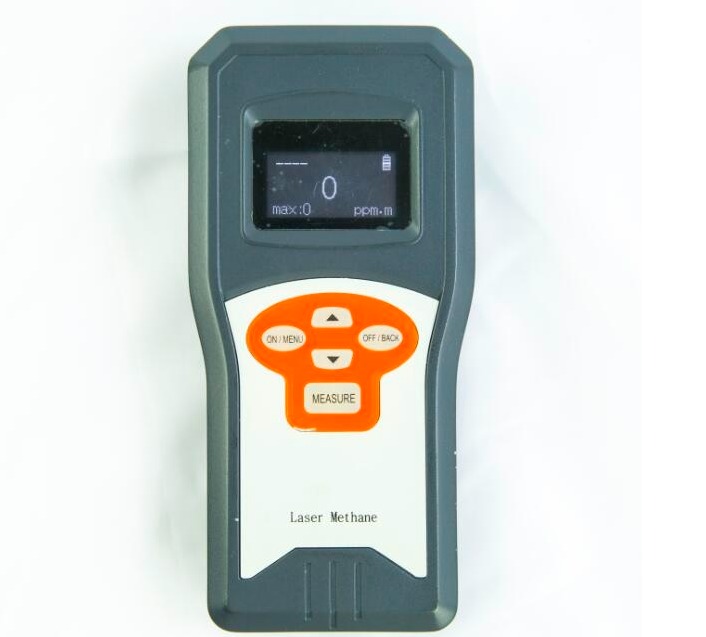

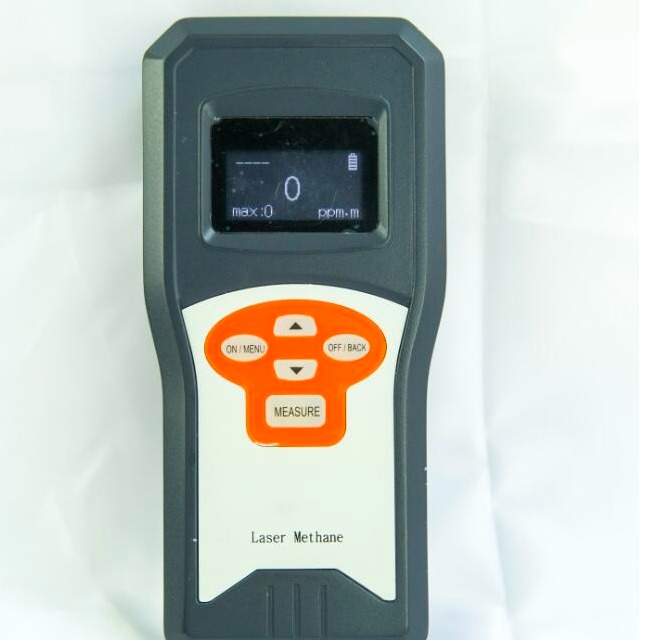

Instrumento remoto de medición de metano con láser para minería JJB30

Descripción de producto

1,Resumen general
El instrumento de medición remota de metano láser está compuesto por dos subsistemas: el sistema de transmisión y recepción láser y el sistema de procesamiento de señales.El sistema de transmisión y recepción láser consta de dos haces láserCuando el usuario presiona el botón "MESARIO", el sensor de velocidad de la cámara se mueve hacia el extremo superior de la pantalla.el láser infrarrojo invisible y el láser indicador rojo/verde similar a un bolígrafo de indicador comienzan a funcionar continuamenteEl láser infrarrojo emitido por el extremo transmisor es absorbido por el gas metano al pasar por el gas de ensayo.y la otra parte de la luz se refleja de nuevo al extremo receptor a través de obstáculos ordinarios (comoLa luz reflejada devuelta al extremo receptor se recoge, se convierte en una señal eléctrica y se transmite al sistema de procesamiento de señales. The signal processing system determines whether there is gas leakage in the tested environment by detecting the strength of the laser light absorption and displays the gas concentration in the remote measuring instrument in units of ppm-m or %volEl láser visible mide simultáneamente la distancia desde el instrumento hasta el punto de reflexión y muestra al mismo tiempo la concentración de gas.Debido al principio de que los gases (como el metano) tienen un efecto de absorción en longitudes de onda específicas del láser, este producto solo reacciona con gases específicos (como el metano) y no causará falsas alarmas debido a la interferencia de otros gases, polvo, vapor de agua, etc.,que mejora en gran medida la precisión de la detección y evita mediciones falsasEl instrumento de detección y alarma de metano y monóxido de carbono JJT4-1000 se utiliza principalmente para la detección subterránea.
2Características
1- producto intrínsecamente seguro;
2. Selectivo para gases como el metano, no afectado por otros gases, vapor de agua y polvo;
3La distancia de telemetría puede alcanzar los 60 metros.
4Viene con función de visualización de distancia;
5. pequeño en tamaño, ligero en peso, conveniente para transportar;
6Bajo consumo de energía, capaz de funcionar a largo plazo;
7- excelente resistencia a los golpes, resistencia al agua y resistencia al polvo;
8. Velocidad de respuesta rápida, amplio rango de medición, alta precisión de medición;
9Método de transmisión de datos personalizable según los requisitos del cliente.
3Funciones
Método de detección: principio de espectroscopia láser ajustable
Gas detectado: CH4 (NH3/HCL/C2H6/C3H8/C4-C6 seleccionable)
Tipo de sensor: tipo láser infrarrojo
Rango de medición: 0-10% vol (0 a 99,999 ppm-m)
Instrumento de medición de la distancia: Sí
Distancia máxima de detección: 30 m (60 m con superficie reflectante especial)
Sensibilidad: 5 ppm-m a una distancia de detección de 0-15 m
10 ppm-m % a una distancia de detección de 15-30 m
La precisión de la medición será de ±10% @ 100 ppm-m (2 m)
Tiempo de respuesta: 0,1 s (1 s para la medición de la distancia)
Método de alarma: alarma digital parpadeante
Método de visualización: LCD

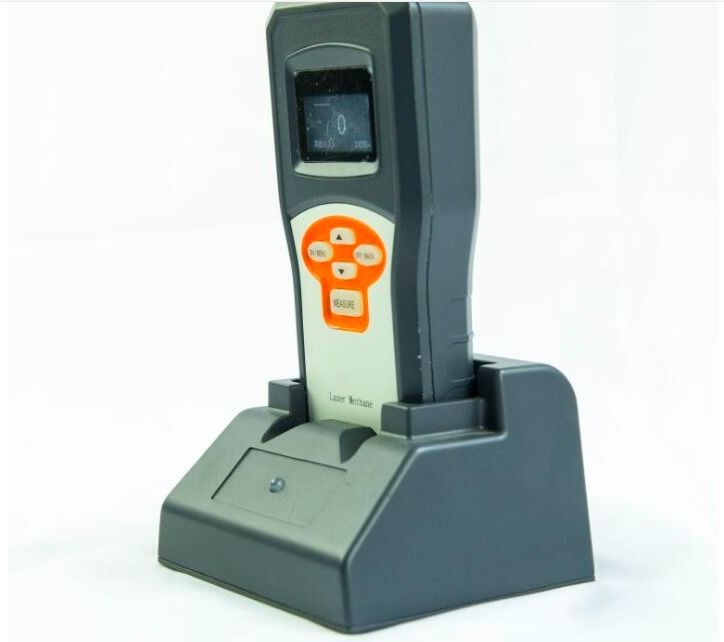

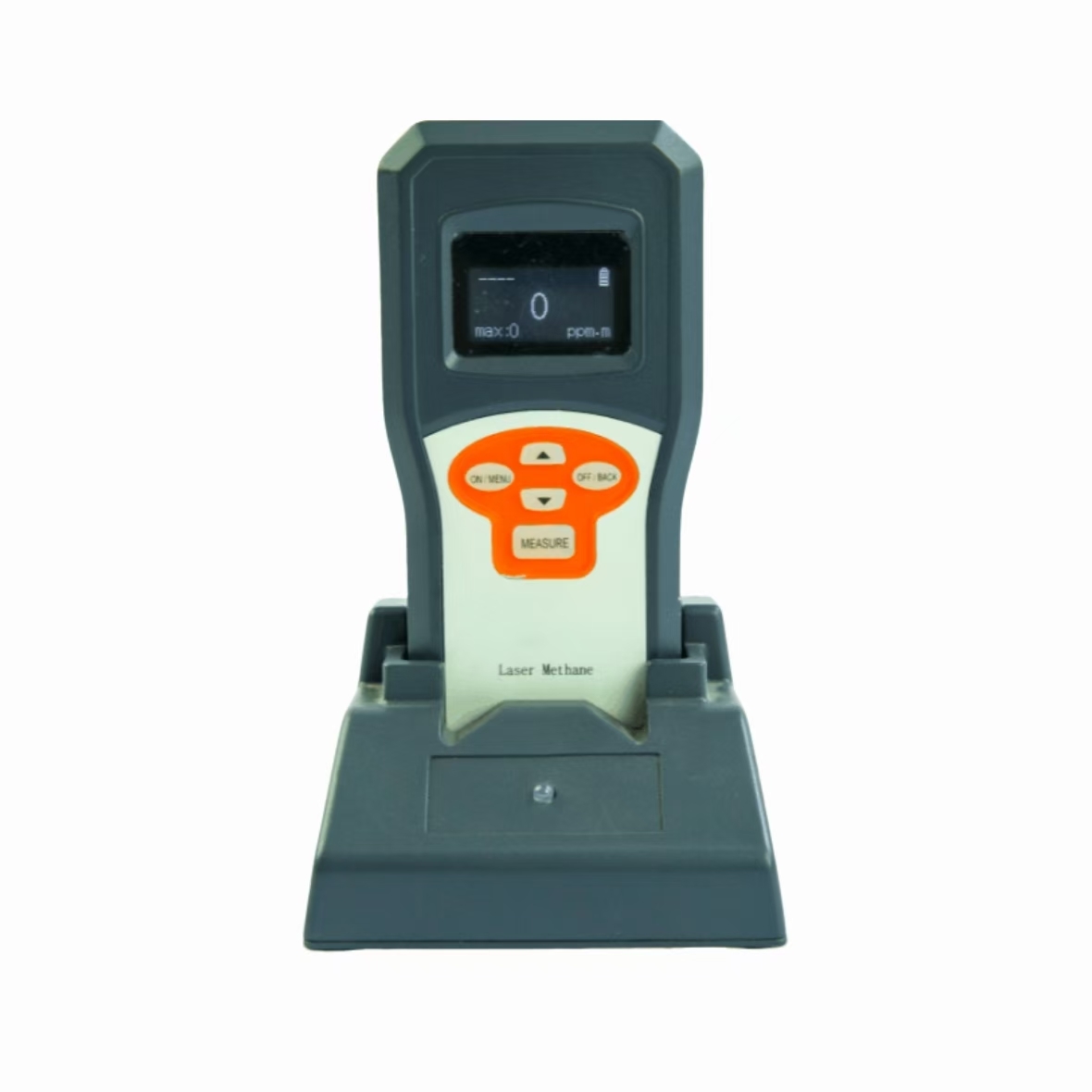

Método de carga: enchufe de carga, 110-240VAC, 50/60Hz
Fuente de alimentación: Batería de litio recargable (batería de carga reemplazable)
Duración de la batería: 10 horas de funcionamiento normal después de que la batería esté completamente cargada
Ambiente de trabajo: temperatura de trabajo: -20oC a 50oC
Humedad relativa: ≤ 99%
Presión del aire: 80 kPa - 116 kPa
Dimensiones exteriores: 158 mm × 77 mm × 37 mm
Peso total: 380 g
Material: ABS y PC
Función de autocontrol: función de autocontrol y calibración incorporada, sin necesidad de calibración diaria
Nivel de protección del láser: clase IIIa
Método de certificación: CNEX Exib IIA T4 Gb
Nivel de protección: IP54
Configuración opcional: arnés ergonómico
